Conversion Filetages Plomberie : 20/27 et 20×27 en Pouces Expliqués

Tu te retrouves face à des mesures comme 20/27 ou 20×27 et tu ne sais pas du tout à quoi ça correspond en pouce ? Pas de panique ! Que tu sois un bricoleur du dimanche ou que tu aies un projet de plomberie plus sérieux, comprendre ces histoires de filetages peut vite devenir un casse-tête. Et franchement, personne n’a envie de faire 3 allers-retours au magasin de bricolage parce qu’on s’est trompé dans les dimensions ! 😅

Dans cet article, je vais t’expliquer tout ce que tu dois savoir sur le fameux 20/27, sa correspondance en pouces, et pourquoi c’est super important de ne pas confondre ces mesures quand tu te lances dans tes travaux de plomberie.

📌 L’essentiel à retenir

• Équivalence : Le 20/27 correspond exactement à 3/4 de pouce en mesure internationale
• Signification : Le premier chiffre (20) indique le diamètre intérieur, le second (27) le diamètre extérieur
• Dimension réelle : Un raccord 20/27 mesure 27 mm de diamètre extérieur (soit 2,7 cm)
• Filetage : Environ 10 à 14 mm du filetage s’encastre dans la partie femelle
• Application : Utilisé courant pour robinetterie, chauffage central et systèmes d’arrosage

Comprendre les dimensions 20/27 en plomberie

Quand on parle de 20/27 en plomberie, on fait référence à une notation typiquement européenne. C’est un peu comme un code secret entre plombiers, mais promis, je vais te le décrypter ! 😉

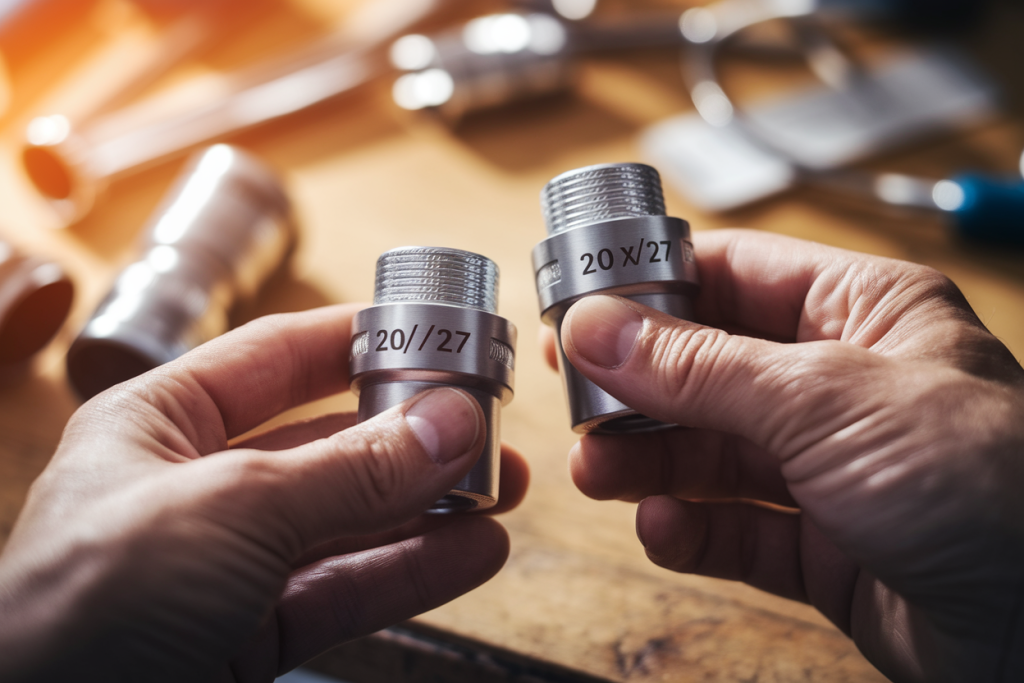

Dans cette notation 20/27 (qu’on écrit aussi parfois 20×27), les chiffres ont une signification bien précise :

• Le premier chiffre (20) représente le diamètre intérieur approximatif du tuyau en millimètres.
• Le second chiffre (27) indique le diamètre extérieur du filetage, toujours en millimètres.

Tu vois, ce n’est pas si compliqué ! En gros, avec un raccord 20/27, tu manipules un tube qui fait environ 27 mm de diamètre extérieur, soit 2,7 cm. C’est cette mesure qui est importante quand tu veux savoir si ton raccord va passer dans un espace donné.

Mais alors, pourquoi on entend parler de pouces dans tout ça ? Tout simplement parce que dans le monde de la plomberie, les deux systèmes coexistent, et il faut bien pouvoir passer de l’un à l’autre !

Conversion du 20/27 en pouces : correspondance exacte

Alors voilà le truc important à retenir : le 20/27 correspond exactement à 3/4 de pouce dans le système anglo-saxon. C’est LA conversion à connaître par cœur quand tu fais de la plomberie !

Pour que tu visualises mieux les correspondances les plus courantes entre les deux systèmes, voici un tableau super pratique :

Un petit truc à savoir : quand tu mesures un tuyau, prends bien son diamètre extérieur avec un pied à coulisse si possible. Pour notre fameux 20/27, tu devrais trouver environ 27 mm. C’est cette mesure qui te permettra de choisir les bons raccords ou joints pour ton installation.

Tu te demandes peut-être ce que signifie concrètement 3/4 de pouce ? C’est simple : un pouce fait 2,54 cm, donc 3/4 de pouce équivaut à environ 1,9 cm. Mais attention, cette mesure correspond approximativement au diamètre intérieur, pas au diamètre extérieur de 2,7 cm qui est la référence principale !

Informations pratiques et conseils d’utilisation

Quand tu travailles avec des raccords 20/27 (ou 3/4′), il y a quelques détails techniques super importants à garder en tête :

Longueur des filetages

Tu dois savoir que lorsque tu visses un raccord mâle dans une partie femelle, le filetage ne s’insère pas entièrement. Pour un raccord 20/27, environ 10 à 14 mm du filetage vont s’encastrer dans la partie taraudée.

Voici les longueurs approximatives d’insertion pour les dimensions courantes :

• 1/2′ (15/21) : environ 8 à 12 mm
• 3/4′ (20/27) : environ 10 à 14 mm
• 1′ (26/34) : environ 12 à 17 mm
• 1’1/4 (33/42) : environ 15 à 22 mm

Ces valeurs sont des approximations et peuvent varier de quelques millimètres selon les fabricants. Et petit détail important : comme les filetages sont coniques, il est impossible de les visser à fond – c’est normal et même souhaitable pour assurer l’étanchéité !

Applications courantes du 20/27

Le format 20/27 (3/4′) est l’un des plus utilisés en plomberie domestique. Tu le retrouveras principalement pour :

• Les robinets de jardin et systèmes d’arrosage
• Certains radiateurs de chauffage central
• Les raccords intermédiaires entre différentes sections de plomberie
• De nombreuses vannes et robinets d’arrêt

Un conseil de pro : quand tu achètes des raccords, prends toujours avec toi soit l’ancien raccord que tu veux remplacer, soit des photos avec une référence de taille (comme une pièce de monnaie). Tu éviteras bien des allers-retours au magasin ! 😉

N’oublie pas non plus que la qualité du joint est primordiale pour éviter les fuites. Pour un raccord 20/27, utilise toujours du ruban téflon de bonne qualité, enroulé dans le sens du vissage (généralement dans le sens des aiguilles d’une montre), ou de la filasse avec de la pâte à joint pour les installations plus traditionnelles.

Enfin, si tu hésites entre plusieurs dimensions, sache qu’il existe des raccords de réduction qui permettent de passer d’un diamètre à un autre. Par exemple, des raccords de 26/34 vers 20/27 sont très courants et peuvent te sauver la mise dans certaines situations !

Avec toutes ces infos en poche, tu es maintenant paré pour tes travaux de plomberie et tu devrais pouvoir éviter les mauvaises surprises liées aux dimensions. N’hésite pas à imprimer ce petit guide pour l’avoir sous la main lors de ton prochain projet !
